L motako pagoda ur-hodiaren konektorea

Produktu motak

L-Type Pagoda Ur Hodien Konektoreen Txinako fabrikatzaile profesional gisa, Shenchi-k bi produktu mota eskaintzen ditu:

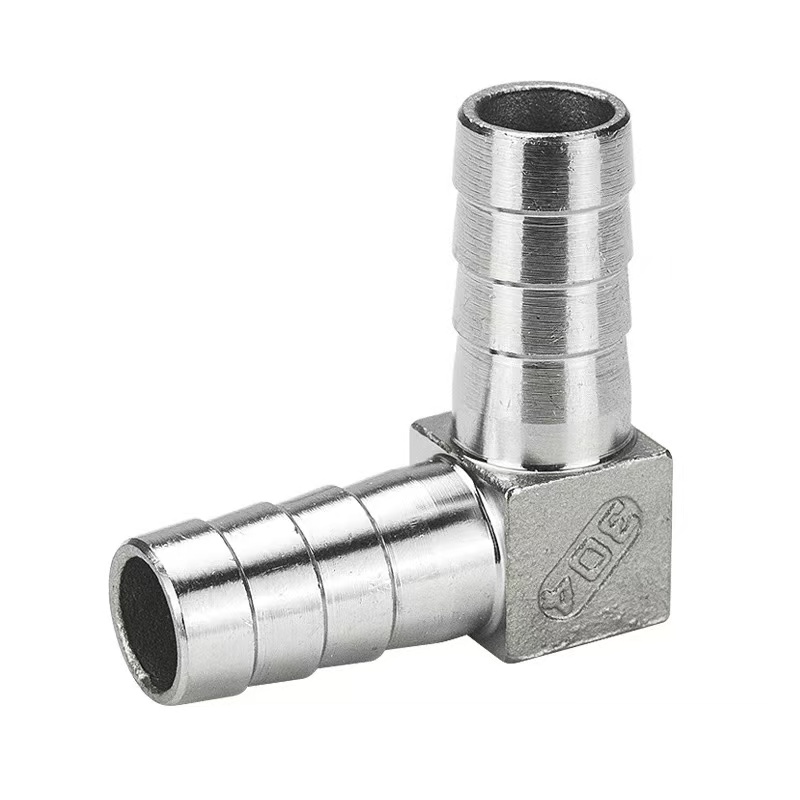

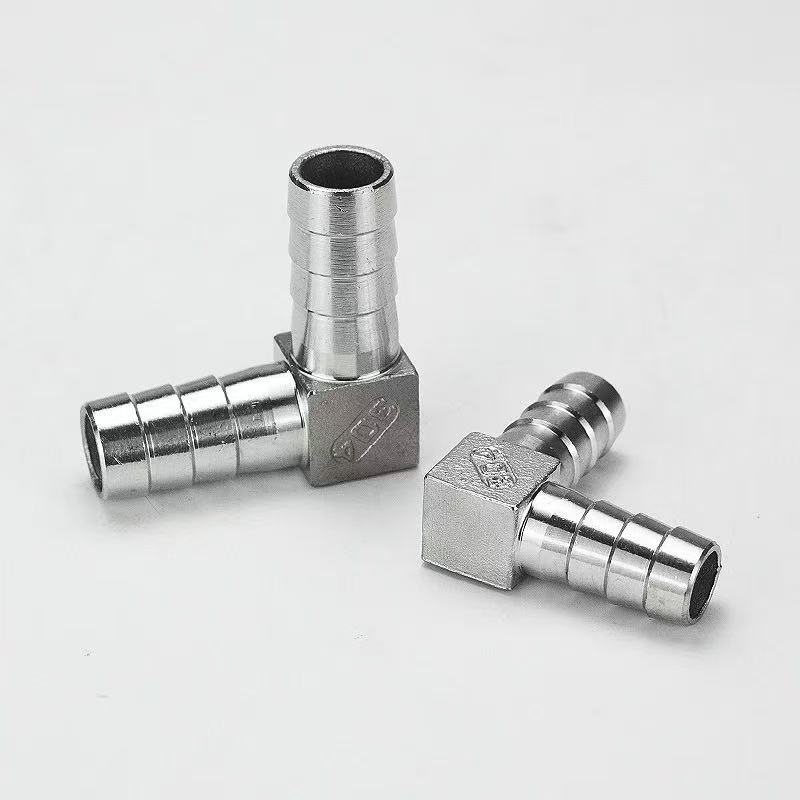

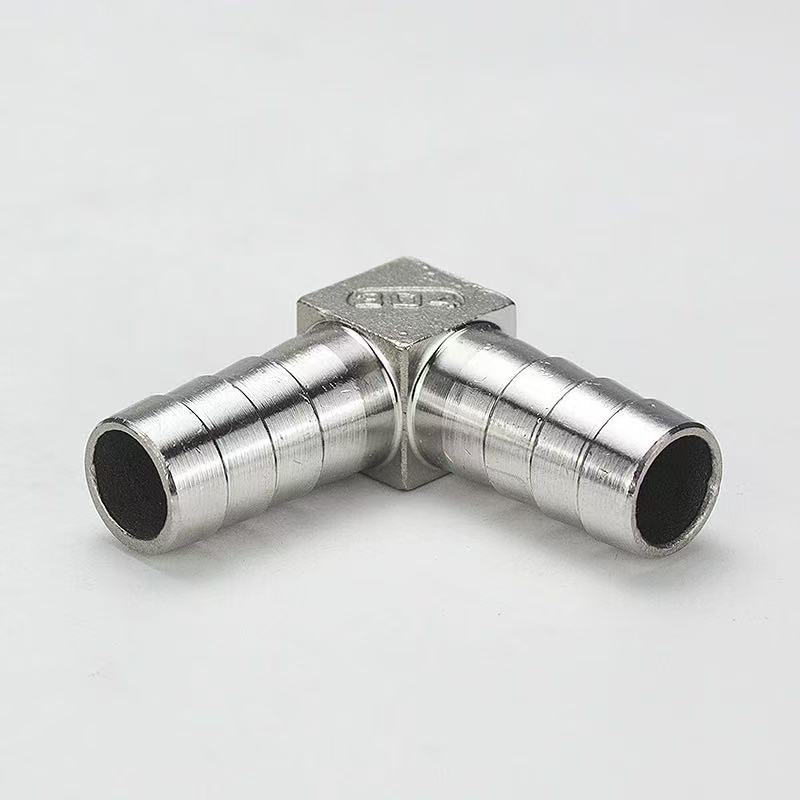

Pagoda L motako ur-hodiaren konektorea: bi muturretan pagoda-egitura bat dute, bi hodi malguren artean 90 graduko norabide-konexio bat sortzeko diseinatua.

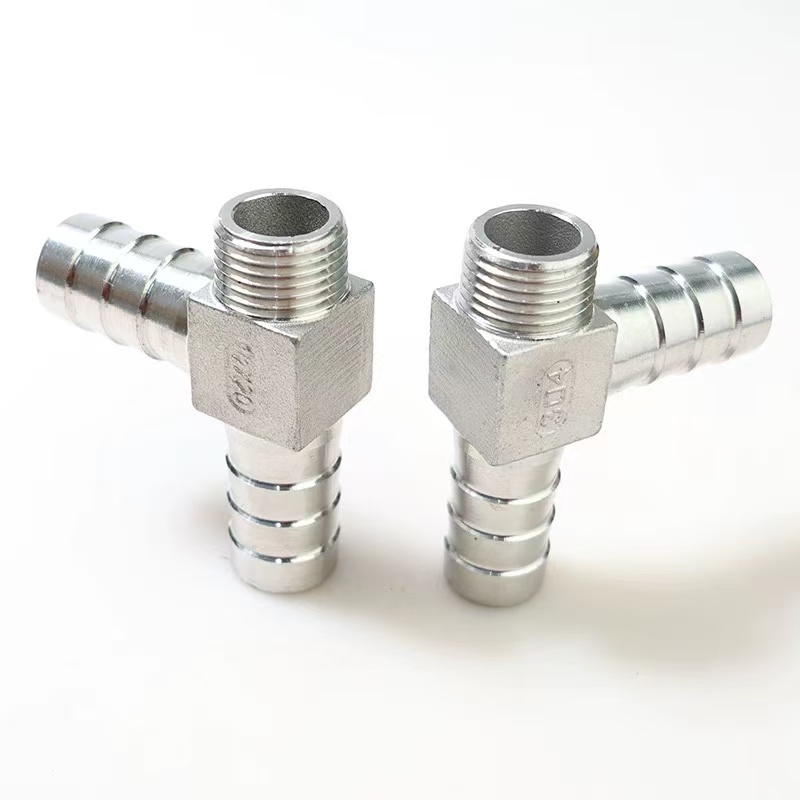

L motako gizonezko haridun pagoda konektorea: mutur batek mahuka malgu bati konektatzeko pagoda egitura du, eta beste muturrean kanpoko hariak (arrak) ditu, mahuka baten eta barneko (eme) haridun ataka duen ekipo baten artean 90 graduko norabide-konexio bat sortzeko diseinatua.

Bi motak 90 graduko diseinu angeluduna dute, pagoda muturretarako zehaztapen berdinekin. Material ezberdinetan eskuragarri daude: 304 altzairu herdoilgaitza, 316L altzairu herdoilgaitza edo letoia. Funtsezko bereizketa konexio metodoan dago: lehenak mahuka-mahuka zuzeneko konexioa errazten du, bigarrenak, berriz, mahuka baten eta ekipo baten arteko trantsizio-konexioa errazten du, eta, horrela, aukeraketa malguak eskaintzen ditu hainbat instalazio-egoera egokitzeko.

Zein da L-Mota Pagoda Ur-Hodiaren Konektorearen eta L-Mota Gizonezko Haridun Pagoda Konektorearen artean?

Core Diferentzia: Shenchi L-Type Pagoda Ur Hodiaren Konektoreak bikoitzeko interfazea du (bi muturrak pagoda-buruak dira, zuzenean mahuka malguetara konektatzeko diseinatuta). L-Mota Gizonezkoen Haridun Pagoda Konektoreak kanpoko haria du mutur batean eta pagoda arantzaduna bestean, mahuka malgu bat barneko hariak dituen hodi zurrun edo balbula-gorputz batera konektatzeko diseinatua. Shenchi’s errendimendu handiko L-Mota Pagoda Ur-hodien konektoreak letoitik edo 304/316L altzairu herdoilgaitzez forjatuta daude; haien 90 graduko angelu zuzeneko egitura aproposa da hodiak birbideratzeko. Barb bikoitzeko diseinuak helduleku estua eta segurua bermatzen du—batez ere, mahuka-bestoiekin konbinatuta—askatzea eta ihesak saihesteko. Bukadura hauek presioari, korrosioari eta zahartzearen aurkako erresistentzia bikaina eskaintzen dute. 316L altzairu herdoilgaitzezko aldaera oso korrosiboko inguruneetarako egokia da, hala nola itsasoko ura edo prozesamendu kimikoa dutenetan. Instalatzeko errazak, ekipamendu hauek aproposak dira presio baxuko mahukaren konexioetarako iturgintza, sistema pneumatiko eta industria fluidoen aplikazioetan, egonkortasun eta iraunkortasun paregabea eskainiz.

Produktuaren zehaztapenak

Instalazio-argibideak

Shenchi markako L-Type Pagoda Ur-hodiaren konektorea, estandar nazionalen arabera fabrikatua, erraz instalatzen da. Beheko urratsak jarraituz konexio fidagarria ziurtatzen da:

1. urratsa: mahuka moztea

Erabili mahuka-mozgailu espezializatu bat mahuka-muturra lau eta zuzen mozteko, ebaki angeluak edo errebak saihestuz, pagoda-koskorren aurka egokitzeko. Txirikorda edo indartutako mahuturen kasuan, gomendatzen da bero-ebaketa-metodo bat erabiltzea ertzak zigilatzeko eta urradura saihesteko.

2. urratsa: Pagoda amaierako konexioa

Sartu mahuka bertikalki pagoda-muturrean, mahuka aurpegia pagoda-hoturunearen oinarriarekin kontaktuan jarri arte. Mahuka sartutakoan zigilatzeko eraztun anitz sortzen dituen diseinu mailakatua dute pagoda-barbek. Presio handiko aplikazioetarako, lotu konexioa altzairu herdoilgaitzezko mahuka-besa edo malguki-klipa erabiliz; besarkada bigarren eta hirugarren pagoda-barbaren artean kokatu behar da.

3. urratsa: harizko amaierako konexioa

Hautatu hari-muturretarako zigilatzeko metodo egokia bere zehaztapenen arabera: G-hariak (tutu paraleloen hariak) zigilatzeko gomazko edo kobrezko junta bat behar dute; NPT edo R-hariak (hodi konikoen hariak) PTFE hari zigiluaren 3-5 bira bildu behar dira estutu aurretik. Estutzerakoan, aplikatu giltza sarrearen gorputz hexagonalean, mahukaren konexio puntura momentua transmiti ez dadin.

4. urratsa: Presio-probak

Instalazioa amaitzean, egin presio estatikoko proba sistemaren lan-presioaren 1,5 aldiz. Presio hori 3 minutuz mantendu ondoren ihesik ikusten ez bada, multzoa erabiltzeko prest dago. Serie honetako dagokion L motako Pagoda Haridun Konektorearen instalazio-prozedura berdina da, hari motaren arabera bakarrik desberdina dena, interfazearen eskakizun espezifikoen arabera hautaketa malgua ahalbidetzen duena.

Aplikazio-eremuak

1. Ura tratatzeko ekipoak

L-Type Pagoda Ur-hodiaren konektorea PE eta PU hodien arteko 90 graduko norabide-konexioetarako diseinatuta dago ur-arazgailuetan, ur-leungarrietan eta RO (Alderantzizko Osmosi) sistemetan. 316L altzairu herdoilgaitzez fabrikatzen denean, elikagaien kalitateko osasun baldintzak betetzen ditu. Serie bereko L-Mota Gizonezko Haridun Pagoda Konektore osagarri bat eskuragarri dago ekipoen interfazeak barneko (eme) haria duen aplikazioetarako.

2. Automatizazio-sistema pneumatikoak

Hodi pneumatikoak bideratzeko erabiltzen da aire-konpresoreetan, balbula pneumatikoen kolektoreetan eta muntaketa-lerro automatizatuetan. Bere L formako egiturak barneko ekipamenduaren espazioa kontserbatzen du, eta konektatu azkarreko kotxeekin bateragarritasunak muntaketa, desmuntaketa eta mantentze azkarrak errazten ditu.

3. Sanitarioak eta Etxetresnak

Komun adimentsuetarako, ontzi-garbigailuetarako, garbigailuetarako eta antzeko etxetresna elektrikoetarako ura sartzeko mahukak konektatzen ditu. Letoiz eraikita dagoenean, L-Type Pagoda Ur-hodiaren konektoreak eroankortasun termiko bikaina eskaintzen du, ur beroko lerroetarako egokia da. L-Type Male Haridun Pagoda Konektorea inportatutako ekipoetan aurkitzen diren interfaze estandar sorta zabalago bati egokitzeko diseinatuta dago.

4. Hozte- eta lubrifikazio-sistema industrialak

Makina-erremintaren hozte-lerroetan eta lubrifikazio hidraulikoko sistemetan aplikatzen da. Altzairu herdoilgaitzezko eraikuntzak korrosioarekiko erresistentzia handiagoa eskaintzen du, eta errendimendu fidagarria ahalbidetzen du olio-lainoa, ebaketa-likidoak eta antzeko funtzionamendu-baldintza konplexuak dituzten ingurune zorrotzetan.
