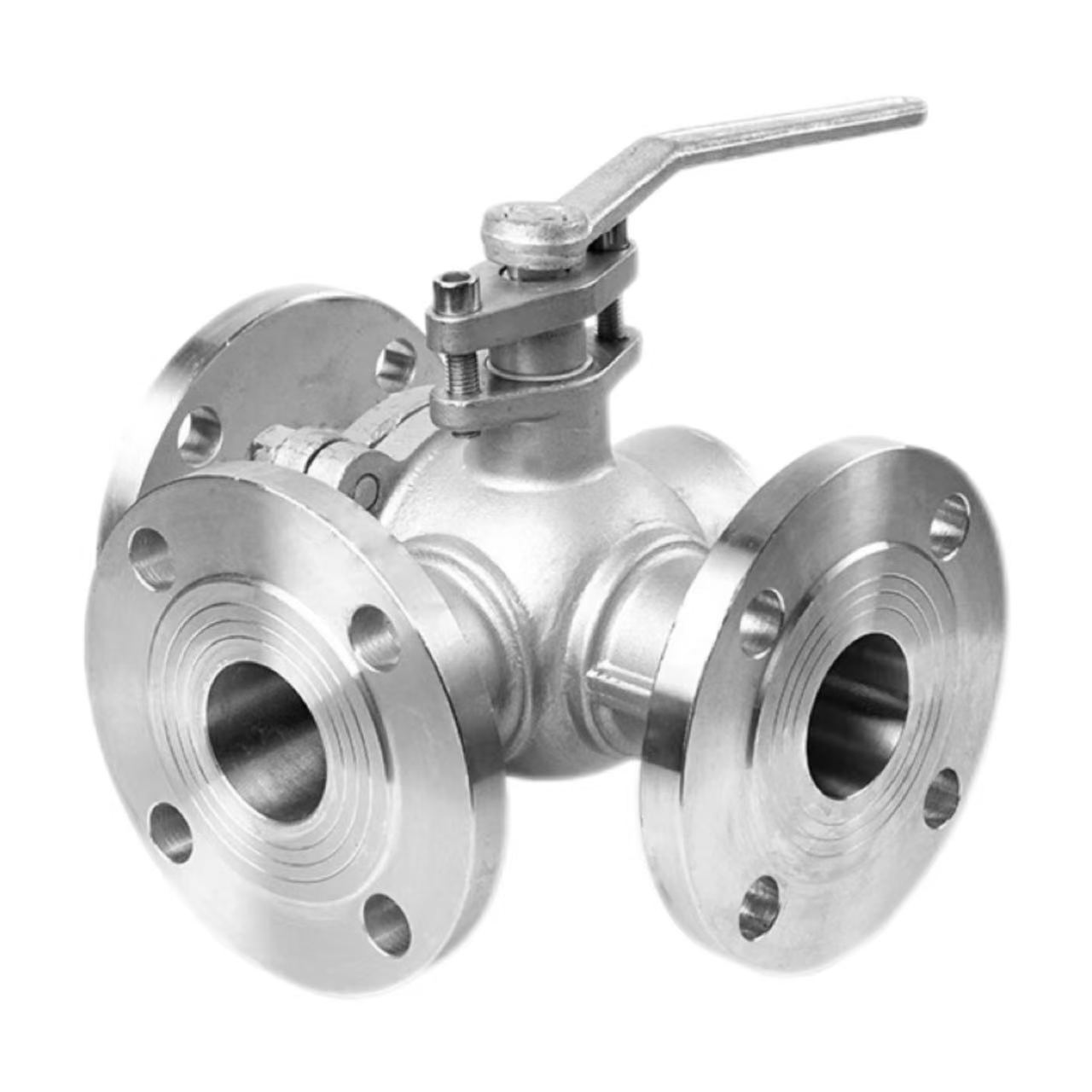

Hiru bideko brida bola balbula

Lan-printzipioa

Shenchi fabrikako korrosioarekiko erresistentea den hiru noranzko brida-balbularen funtzionamendu-printzipioa L-formako edo T-formako bolatan moztutako kanaletan oinarritzen da. Balbula gorputzaren erdian jartzen da eta helduleku batek biratzen du. Bola biratzen denean, kanalak balbula-portu desberdinekin lerrokatzen dira edo desplazatzen dira, fluxu ertaineko noranzkoaren aldatzea, bat egitea edo zatitzeaz jabetuz.

L formako bola:

 90°-ko biraketak medioa sarreratik edozein irteerara aldatzeko aukera ematen du, sarrera bat eta bi irteera edo bi sarrera eta irteera bat dituzten eszenatokiak alderantzikatzeko egokia, hala nola bi erreaktoreri likidoa txandaka hornitzea.

T formako bola:

180°-ko biraketak hiru atakak aldi berean konektatzeko aukera ematen du edo bi portuak elkarren artean konektatzeko, egokia bi euskarri nahasteko eta gero ateratzeko (batzeko), edo euskarri bat bi irteeratan zatitzeko (zatitzeko), hala nola, aire girotuko ur beroa eta hotza nahasteko sistemetan.

Produktuaren parametroak:

Produktuaren izena: Hiru norabideko bola-balbula	Zehaztapenak: (1/8"-4") DN6-DN100
Presio nominala: PN16	Gorputzaren materiala: WCB, SUS304 (CF8), SUS316L (CF3M)
Arauak: ANSI, BS, DIN, ISO, JIS	Tenperatura aplikagarria: -20 ℃ ~ +150 ℃ (estandarra), +350 ℃ arte (tenperatura altua), -196 ℃ arte (tenperatura baxua)
Barneko metalezko materiala: WCB, SUS304 (CF8), SUS316L (CF3M)	Tenperatura ertaina: tenperatura altua, tenperatura baxua, tenperatura ertaina, tenperatura normala
Eragiketa-metodoa: Eskuliburua	Zigiluak: EPDM, PPL
Konexio-metodoa: brida-konexioa	Aplikazioak: Ura, airea, gasa, olioa, likidoak, etab.
Jatorria: Txina	Lagina: Laginak eskuragarri

Brida konexioaren abantailak:

Shenchi 3 bideko bola-balbulek brida-konexioak erabiltzen dituzte. Harizko konexioekin alderatuta, brida-konexioek presio-erresistentzia handiagoa eskaintzen dute; PN16 kalifikazioak 1.6MPa presioa jasan dezake modu egonkorrean. Desmuntatzea erosoa da, kanalizazioaren ikuskapena eta mantentze erregularrak erraztuz. Zigilatze fidagarria bermatzen da; brida-junta eta torlojuak elkarrekin funtzionatzen dute ihes-arriskua kentzeko. Diametro handiko hodietarako egokia; DN50etik gorako diametroetarako, hariztutako konexioak zailak direnean, bridak dira aukera estandarra. Shenchi, Txinako 3 bideko bola-balbularen fabrikatzaileak, ANSI, BS, DIN eta JIS estandarrekin bat datozen bridak eskaintzen ditu, bezero globalen beharrak asetzeko.

Instalazioaren gakoa 1: Brida Lerrokatzea

Brida-lerrokatzea Shenchi hiru noranzkoko brida-bola-balbula instalatzean, brida aurpegiak lerrokatu behar dira. Bi bridak paraleloak eta kontzentrikoak izan behar dira, desbideratzeak brida-juntaduraren baimendutako tartea gainditzen ez duena. Bolt-en lerrokatzeak balbula gorputzaren deformazioa eragingo du, bolen biraketa eta zigilatzeko errendimendua eragingo du. Lerrokatu ondoren, junta erdian jarri behar da eta ez da desplazatu behar. Prezio baxuko hiru noranzkoko bola-balbula ez da kalitate baxua; Shenchi produktuek doitasun handiko eta instalazio errazagoa eskaintzen dute. Korrosioarekiko erresistenteak diren hiru norabideko brida-balbulek estandarrak betetzen dituzten brida gainazaleko akabera dute, zigilatzea fidagarriagoa bermatuz.

Instalazio-puntua Bigarren: Torlojuak estutzea

Brida-torlojuak etapaka diagonalean estutu behar dira. Aplikatu momentua pixkanaka 2-3 etapatan, 180°-ko sekuentzia diagonalari jarraituz. Ez estutu alde bat aldi berean, bestela juntagailuaren presio irregularrak isurketa-kanalak sortuko ditu. Bolt-momentuak balio estandarrak bete behar ditu; gehiegi estutzeak brida edo torlojuak kaltetuko ditu, eta gutxi estutzeak zigilatzea nahikoa ez izatea eragingo du. Shenchi 3 bideko brida bola-balbularen fabrikak gomendatutako momentu-taula eskaintzen du instalatzaileek erreferentzia egin dezaten. Instalazio-puntu hauek funtsezkoak dira epe luzerako balbularen funtzionamendua ziurtatzeko; mesedez jarraitu zehaztapenak zorrotz.

Instalazio-puntua 3: Hodibideen euskarria eta garbiketa

Instalatu aurretik, hodiaren barrualdea garbitu behar da soldadura-zepak, burdinazko limadurak, harea eta bestelako ezpurutasunak kentzeko. Balbula barrunbean sartzen diren objektu arrotzek bola edo zigiluak urratu ditzakete, ihesak eraginez. Hodiak modu independentean lagunduta egon behar du; balbulak ez du hodiaren pisua jasan behar. Diametro handiko tee brida bola balbulak astunak dira; hodiaren hondoratzeak brida erdiratu dezake, zigilua kaltetuz. Korrosioarekiko erresistenteak diren tee flange bola balbulak WCB, SUS304 edo SUS316L materialez eginda daude, kobrezko edo altzairu herdoilgaitzezko balbula-nukleoarekin. Instalazio-puntuak osatu ondoren, heldulekuak libreki biratu behar du trabarik gabe; orduan balbula erabiltzeko prest dago.
