Bulkhead Barbed egokitzea

Shenchi-k kalitate handiko Bulkhead Barbed Fittings aurkezten ditu, ekipamendu-panelen bidez mahukak bideratzeko bereziki diseinatuak zigilatzea fidagarria eskaintzen duen bitartean. Letoizko, SUS304 eta SUS316L altzairu herdoilgaitzez eginak, osagarri hauek korrosioarekiko erresistentzia handia eskaintzen dute eta lan baldintza askotarako egokiak dira.

Produktuen Egitura

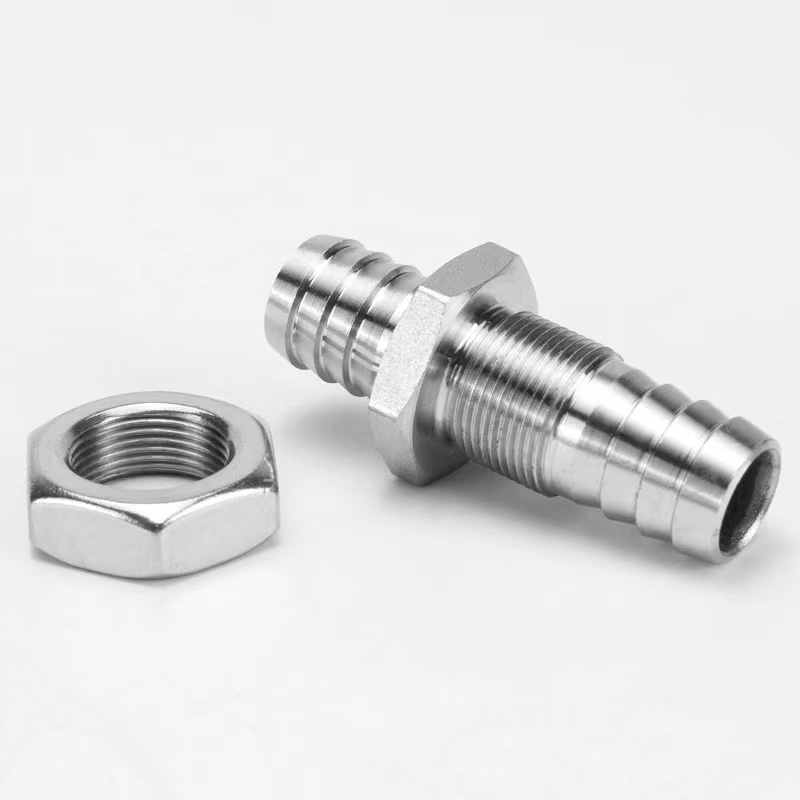

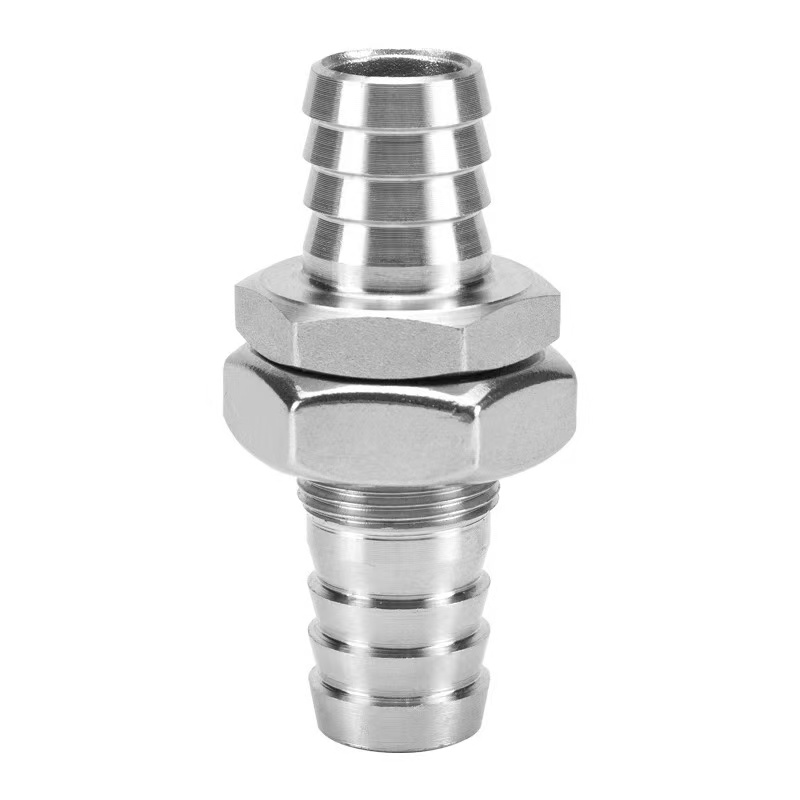

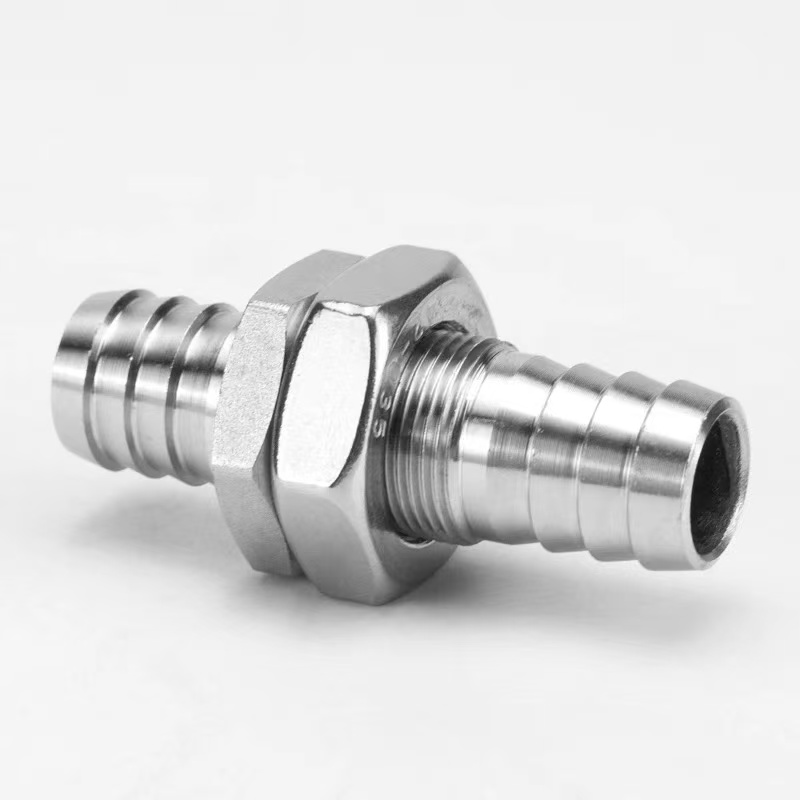

Bulkhead Barbed Fitting-aren egiturak bulkhead hariak, blokeo-azkoin bat eta mahuka-konexioak ditu. Instalazioan, panel-zulo bat bakarrik behar da; azkoina estutzeak finkatzeko eta zigilatzeko prozesua amaitzen du.

Arantzadun muturrak irristagaitzaren aurkako zirrikitu diseinua du, eta konexio segurua bermatzen du mahuka-pintza batekin erabiltzen denean. Ekipamendu hauek oso erabiliak dira kontrol-armairuetan, ura tratatzeko ekipoetan, tresn medikoetan eta erlazionatutako beste alor batzuetan.

Produktuaren zehaztapenak

Egiturazko abantailak

Bulkhead Barbed Fitting ekipamendu-panelen, itxituraren edo bulkhead-en bidez mahukak bideratzeko bereziki diseinatutako hodi-konpainia da, zigilatze finkoa eskaintzen duen bitartean. Bere egitura nagusiak pareta-haria, blokeo-azkoin bat, zigilatzeko junta bat eta mahuka-konexio bat ditu. Instalazioan, panelean dagokion diametroko zulo bat bakarrik egin behar da. Fitxaren hari-atala zulotik pasatzen da, eta azkoina kontrako aldean estutzen da finkatzeko eta zigilatzeko prozesua amaitzeko.

1. Anela finkatzeko egitura:Hari sekzioaren luzera panelen lodiera arruntetara egokitzen da. Blokeatzeko azkoina estutu ondoren, panelarekin finkatze zurruna egiten du, eta hornidura seguru mantentzen da kanpoko tira-indarren azpian ere.

2. Mahuka-konexioa:Panelaren albo batean edo bietan, mahuka sartzeko eta mahuka-pintza batekin konexio zigilatua osatzeko, hortz koniko arantzadunak dituzte. Arantzadun muturrak irristagaitzaren aurkako zirrikitu bikoitzeko diseinua hartzen du, eta erresistentzia nabarmen handiagoa eskaintzen du osagarri arruntak baino.

3. Zigilatzeko sistema:Gomazko juntak edo O-eraztunak daude panelaren bi aldeetan. Intxaurra estutzen denean, zigilatzeko junta konprimitzen da, panelen irekieran ura eta hautsaren aurkako zigilatzea lortuz, IP65 edo goragoko babes mailarekin.

Instalazio-metodoa

Shenchi-ren Bulkhead Barbed Fittings iraunkorrak erraz instalatzen dira. Konexio segurua eta zigilatua sei urratsetan soilik lor daiteke:

1. urratsa: Panel zuloa prestatzea

Egin dagokion zulo biribil bat panelean hari-sekzioaren kanpoko diametroaren arabera. Ziurtatu zuloaren ertza leuna eta errebarik gabekoa dela zigilatzeko juntarik ez kaltetzeko.

2. urratsa: instalatu zigilatzeko junta

Lerratu barnean dagoen EPDM zigilatzeko junta hari-atalean, doikuntzaren oinarriaren kontra sakatuz. Panelaren bi aldeetan zigilatzea beharrezkoa bada, jarri junta bana alde bakoitzean.

3. urratsa: Txertatu panelaren bidez

Sartu hari-atala panelaren albo batetik zuloan, egokitzeko oinarriak panelarekin harremanetan jartzen duela tartean zigilatzeko junta batekin.

4. urratsa: estutu blokeo-azkoina

Torloju blokeatzeko azkoina panelaren kontrako aldean dagoen hari-atalean, eta estutu pixkanaka giltza batekin. Gomendatutako momentua: 5–8 N·m letoizko materialetarako eta 8–12 N·m altzairu herdoilgaitzerako. Mantendu doikuntza-gorputza geldirik estutzean.

5. urratsa: konektatu mahuka

Hautatu zehaztapen bat non mahuka barruko diametroa baino 0,5-1 mm handiagoa den. Sartu mahuka bertikalki arantzadun muturrean oinarrira iritsi arte. Presio handiko aplikazioetarako, erabili altzairu herdoilgaitzezko mahuka besarkada bat eta lotu bigarren eta hirugarren adarren artean.

6. urratsa: zigiluaren osotasun proba

Egin presio estatikoko proba bat lan-presioaren 1,5 aldiz. Hiru minutuz isuririk ez badago, instalazioa kualifikatua da.
